Rádiófrekvenciás Központi Vezérlés

| | |  0 | |

Az RKV egyirányú rádiófrekvenciás kommunikációs rendszer, amely képes egy központi helyről egyidejűleg, nagyszámú végpontra információt eljuttatni vagy egyedi címzésű információk átvitelére is alkalmas.

Az RKV jellegébõl adódóan minden olyan vezérlési vagy szabályozási feladatra alkalmas, ahol nagyszámú felhasználó van, akikhez egy pontból kell információt küldeni és nincs szükség az információ vételének azonnali ellenõrzésére.

Az RKV rendszert Németországban az EFR cég szakemberei kezdték fejleszteni a 1990-es évek közepén, miután felszabadították a hosszúhullámú rádiósávot ipari felhasználásra is.

EFR GmbH 1994. Berlin
2 adóberendezés, teljes Németországot lefedi

EFR CEE 2004. Budapest
1 adóberendezés, Közép-Európa

Jelenleg már közel 1.200.000 darab vevõkészülék van felszerelve.

RKV felhasználási lehetõségek
- Villamos fogyasztásmérõk tarifavezérlése
- Terhelésgazdálkodás (LMS)
- Terhelési csoportok be- és kikapcsolása
- Generátorok vezérlése
- Közvilágítás-vezérlés
- Egyedi vezérlések

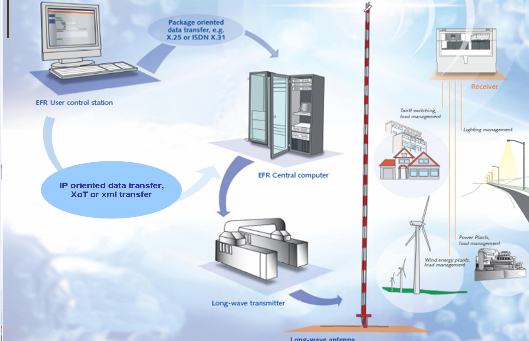

A rendszer felépítése

Felhasználói munkaállomás:
- Standard Windows szerver, operációs rendszer
- Távirat adatbázis kezelése, táviratok létrehozása és változtatása egyszerûen kezelhetõ felületen
- Web szerver 25 felhasználóig akik internet böngészõvel kapcsolódhatnak hozzá az intraneten
- Opcionálisan külsõ hardverek is csatlakoztathatók: szigetelt digitális bemeneteken keresztül, FTP vagy SMS vezérléssel, TCP/IP vagy HTML script futatással
- Adminisztrátori funkciók: a felhasználó helyi igényeinek a beállítása, hozzáférési jogosultságok meghatározása, egyéb kiegészítõk telepítése
- Folyamatosan figyeli a rendszer állapotát, összefoglaló jelentés készíthetõ a kiadott parancsokról, hibajelzés

RKV vevõkészülék – általános tulajdonságok
- Hálózati csatlakozás az EN61037 (MSZ-IEC1037)
- Antenna házba integrálva, szükség esetén kívülre is szerelhetõ
- Programozás PC-vel vagy egyéb intelligens hordozható eszközzel, amely optikai vagy elektronikus interfésszel csatlakoztatható a vevõhöz
  Adatátviteli frekvencia: 129.1 kHz, 135.6 kHz, 139.0 kHz, Moduláció: FSK, DIN 19244 szerint,
  Táviratformák: SemagyrTop or Versacom,
  Érzékenység: >55 dBµV/m
- Relék: 1-6 db bi-stabil, potenciál független záró vagy váltó érintkezõvel, állás jelzéssel és kézi mûködtetés lehetõségével
- Kiegészítõk: helyszíni optikai és/vagy akusztikai hangoló egység, paraméterezõ egység,  laboratóriumi mûködés tesztelõ egységek

Lakihegyi adóberendezés
Adatok:
- Adóteljesítmény: 100 kW
- Frekvencia: 135.6 kHz
- Moduláció: FSK
- Adásformátum: DIN 19244 FT 1.2
- Adás idõtartama: Folyamatos, 0-24 óra
- Antenna magassága: 315 méter
- Antenna típusa: Biconical
- Antenna sugárzási irány: Körsugárzó, nem irányított
- LW generátor: Telefunken TRAM 100 L-C

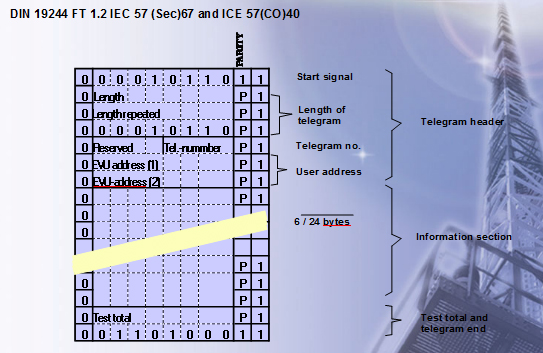

EFR távirat felépítése
