Hogy szükséges-e a PEN támszigetelőre ültetése két szabványban is szabályozva van. Az MSZ HD 60364-5-54:2012 543.4.2 szerint a PEN szigetelt kell legyen.
543.4.2. A PEN-, PEL- vagy PEM-vezető a fázisvezető névleges feszültségére legyen szigetelve.
A kábel- és vezetékrendszerek fémes burkolatait nem szabad PEN-, PEL- vagy PEM-vezetőként használni kivéve az IEC 60439-2 szerinti síncsatornás rendszerek és az EN 61534-1 szerinti áramvezető sínrendszerek esetét.
Megjegyzés: A gyártmánybizottságoknak ajánlatos fontolóra venni a PEN-, PEL- vagy PEM-vezetőből a villamos szerkezetbe bejutó potenciális EMI-hatást.
Viszont az MSZ EN 61439-1:2012 8.4.3.2.3 szerint a berendezésen belül nem kell elszigetelni a PEN-vezetőt.
PEN-vezetők esetére a következő kiegészítő követelmények vonatkoznak:
- a legkisebb keresztmetszet rézvezeték esetén 10 mm2 vagy alumíniumvezeték esetén 16 mm2 legyen;
- a PEN-vezető keresztmetszete ne legyen kisebb, mint amely a nullavezetőre van megkövetelve (lásd 8.6.1. szakaszt);
- a PEN-vezetőt nem kell elszigetelni a berendezésen belül;
- szerkezeti részeket nem szabad PEN-vezetőként használni. Rézből vagy alumíniumból készült szerelősínek azonban alkalmazhatók PEN-vezetőként.
Az MSZ EN 61439-1:2012 meghívja az MSZ HD 60364-5-54:2012-t az MSZ HD 60364-4-41-en keresztül:
8.4. Áramütés elleni védelem
8.4.1. Általános rész
A berendezésen belüli készülékeket és áramköröket úgy kell elrendezni, hogy megkönnyítsék azok működtetését és karbantartását, és egyidejűleg biztosítsák a szükséges biztonsági fokozatot.
A következő követelmények arra szolgálnak, hogy biztosítsák az előírt védőintézkedések megvalósulását, amikor egy berendezést az IEC 60364 szabványsorozatnak megfelelő villamos rendszerben létesítenek.
Megjegyzés: Az általában elfogadott védőintézkedésekre vonatkozóan lásd az IEC 61140 és az IEC 60364-4-41 szabványt.
411.3.1.1. Védőföldelés
A testeket a 411.4–411.6. szakaszban meghatározott rendszerek földelési típusától függő, meghatározott feltételek mellett össze kell kötni a védővezetővel.
Az egyidejűleg érinthető testeket egyenként, csoportokban vagy együttesen ugyanazzal a földelőrendszerrel kell összekötni.
A védőföldeléshez használt vezetők feleljenek meg a HD 60364-5-54-nek.
Minden áramkör legyen ellátva egy megfelelő földelőkapocshoz csatlakoztatott védővezetővel.
Kérhetem a segítségüket, hogy a két szabvány milyen viszonyban van egymással és ezt a viszonyt mi szabályozza? Vagy hogyan kell értelmezni a szabványok viszonyát jelen esetben? Az ISO szabványok elején egyértelműen van jelölve a hierarchia, de az IEC szabványoknál ilyen nincs.
Válasz:
Álláspontunk szerint az MSZ EN IEC 61439-1:2021 hatályos szabvány ez elosztóberendezések (Kisfeszültségű kapcsoló- és vezérlőberendezések) kialakítására vonatkozik, míg az MSZ HD 60364-5-54:2012 földelőberendezésekre és védővezetőkre. Az Ön kérdésnek a tárgya elosztóberendezés, tehát ezek kialakítására a „61439” előírásai irányadóak.

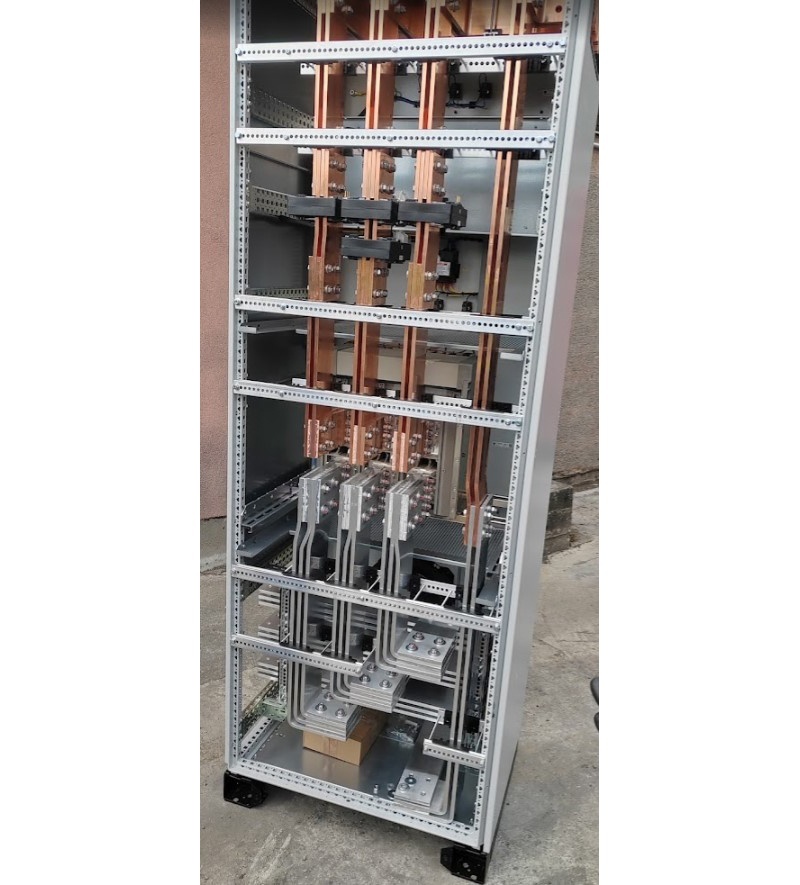

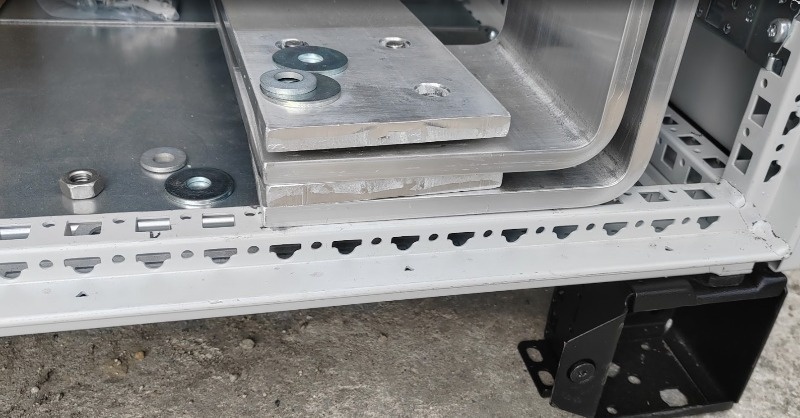

A fényképeken látható megoldás ezért megítélésünk szerint szabványos.
