Heterogén épületállomány integrációja

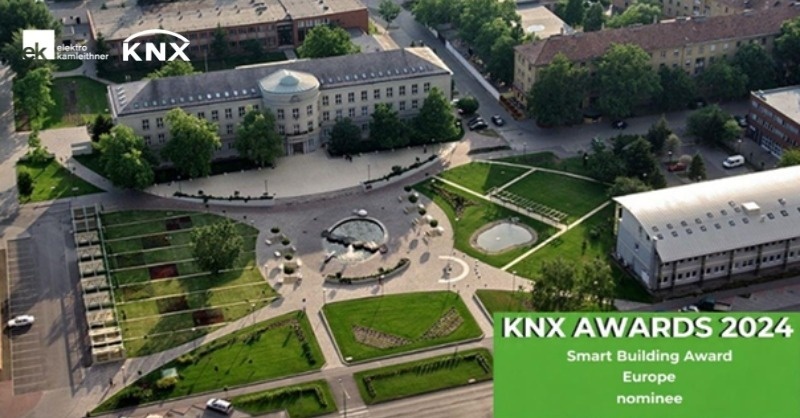

A campus különböző műszaki állapotú oktatási és kollégiumi épületekből áll, eltérő gépészeti és villamos infrastruktúrával. A rendszer kialakításakor kulcsfontosságú volt, hogy ezek az épületek egységes felügyeleti rendszerbe kapcsolhatók legyenek.

A megvalósítás során KNX TP (vezetékes), KNX RF és EnOcean vezeték nélküli technológiák kombinációja került alkalmazásra, lehetővé téve a költséghatékony kivitelezést olyan helyeken is, ahol a kábelezés nem volt megoldható. A KNX szabvány gyártófüggetlensége biztosította az eltérő eszközök együttműködését.

Rendszer mérete és felépítése

A teljes rendszer több mint 1900 eszközt foglal magában, többek között:

• 770 radiátorszelep
• Több mint 600 világítási kör
• 1500 ablaknyitás-érzékelő
• 70 jelenlétérzékelő
• 50 klímavezérlési pont
• villamos és hőmérséklet mérő eszközök

A központi NetX felügyeleti rendszer jelenleg több mint 20 000 adatpontot kezel valós időben, amely a teljes integráció után ~30 000 adatpontra bővül.

Fűtésautomatika és energiatakarékosság

A fűtési rendszer automatizálása a projekt egyik kulcseleme volt. A Theben Cheops radiátorszelepek helyiségenkénti szabályozást tesznek lehetővé.

Az ablaknyitás-érzékelőkkel integrált logika alapján nyitott ablak esetén a rendszer automatikusan 7 °C-ra csökkenti a hőmérsékletet, majd zárás után visszaáll az eredeti értékre. Ez jelentős energiamegtakarítást eredményez felhasználói beavatkozás nélkül.

Világítás és energiafelügyelet

A világítási rendszer jelenlétérzékelőkkel támogatott, központilag felügyelt módon működik. A közösségi terek világítása automatikusan kapcsol, míg az üzemeltetés valós időben követheti az állapotokat.

Az energiafogyasztás mérése épületenként és szintenként történik, lehetővé téve a túlterhelések azonosítását és a fogyasztás optimalizálását. A rendszer riasztást generál kritikus értékek túllépése esetén.

Központi felügyelet és üzemeltetés

A NetX vizualizációs rendszer digitális alaprajzokon jeleníti meg az épületek állapotát, beleértve:

• hőmérsékletüket
• szelepek állapotát
• ablaknyitásokat
• világítási köröket
• riasztásokat

Az eszközszintű hiba visszajelzés lehetővé teszi a hibák gyors és célzott kezelését.

Eredmények

A rendszer bevezetése után:

• az üzemeltetési erőforrásigény jelentősen csökkent
• a hőmérsékleti panaszok megszűntek
• az energiafelhasználás optimalizálódott

A rendszer stabil működését jelzi, hogy a beüzemelést követően minimális finomhangolásra volt szükség.

A projekt nagyszerű példája annak, hogy a KNX-alapú épületautomatika alkalmas nagy kiterjedésű, heterogén épületállomány egységes kezelésére. A kialakított rendszer hosszú távon biztosítja az energiahatékony és átlátható üzemeltetést.

A fejlesztés a KNX Awards 2024 jelöltjei közé is bekerült.
