Az irodaépületek terén az elmúlt évek egyik leginkább tapasztalható trendje az úgynevezett „látszó szerelés”, ahol már az irodai területeken sem alkalmaznak mindent eltakaró álmennyezetet, hanem az épületszerkezeti elemek (pillérek, betonfödém, …) mellett minden egyéb szerkezet is látható, mint például a gépészet (hűtés-fűtés és vízellátás csőrendszerei) és az elektromos (kábeltálcák, kábelezések) szakág eszközei.
Ez a megoldás nem csak a szerelés vizuális megjelenése miatt jelent plusz feladatot a kivitelezők számára, hanem sok esetben kell egyedi megoldásokat alkalmazni, hiszen nincs a mindent – szerelési magasságot, rögzítési és beépítési megoldásokat – egységesítő álmennyezet.
A világításvezérlés esetében mindig kulcskérdés az érzékelő elhelyezése, úgymint az irodai (ülő) tevékenységekre történő pontos rálátás, közlekedő területeken a belépési pontok korrekt megfigyelése… Mindemellett az érzékelési tartomány megfelelő alkalmazása és kihasználása alapvetően elvárja, hogy a tereptárgyak, azaz épületszerkezeti elemek vagy bármely más szakági szerkezetek ne korlátozzák ezt a fontos készülékparamétert!

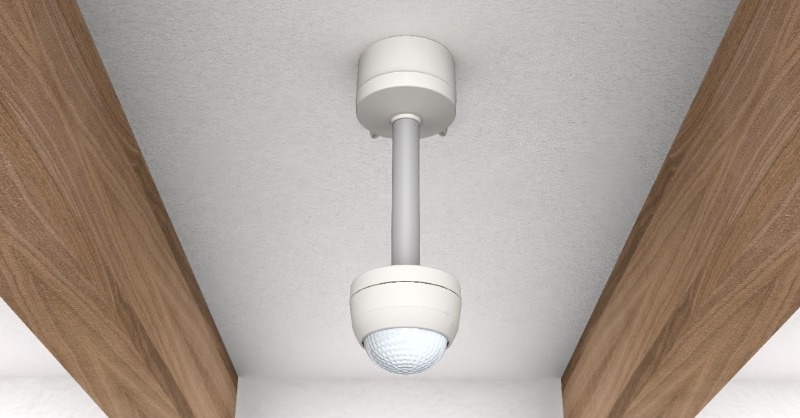

Ezért ilyen mennyezeti kialakítás esetében a lámpatestekhez hasonlóan az érzékelőket is függesztve kell szerelni. Korábban ezt – belsőépítészeti iránymutatások alapján és jóváhagyás mellett – a villamos kivitelezők egyedileg próbálták megoldani, szerelődobozok, karmantyúk, védőcsövek egyedi összeépítésével. Ez nem csak plusz időráfordítást (kialakítás megtervezése, darabolás, megmunkálás) jelentett, de sajnos nem garantálta az egységes megjelenést sem.
A B.E.G. a közelmúltban bevezetett egy készletet, amely ebben tud a szerelést végzők segítségére lenni, hiszen gyári, egységes minőségű és megjelenésű függesztési megoldást kínál (93179).

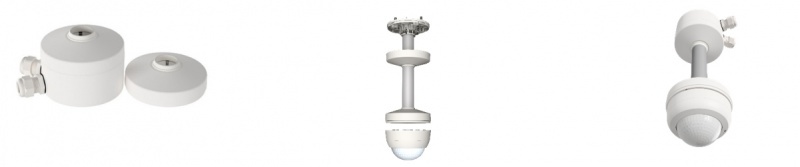

A készlet egy tömszelencékkel ellátott alap szerelődobozból és egy érzékelőt tartó aljzatból áll. Az alap szerelődobozban elegendő hely található a kötések kialakításához, illetve a két tömszelence biztosítja a „felfűzési” lehetőséget, akár a tápfeszültség, master-slave kapcsolatok megoldása vagy éppen DALI busz átvezetése a feladat. Ez a szerelési készlet minden B.E.G. PD2/PD3/PD4 szériájú érzékelőjéhez használható, természetesen a felületre szerelt megoldásokhoz.
A készlet nem tartalmazza a két elemet összekötő EN32-es védőcsövet, hiszen azt a megfelelő méretre kell szabni az adott körülményeknek megfelelően, így ezt a villamos kivitelezőnek kell beszereznie.
A függesztett szerelési igény mellett egyre többször fordul elő olyan helyzet is, amikor sem a függesztés se egyéb megoldás (pl. kábeltálcára történő rögzítés) nem lehetséges, de oldalfal közelében szükséges érzékelőt elhelyeznünk, akár nagyobb terület megfigyelése érdekében (pl. folyosó). Erre a B.E.G. oldalfali tartókat kínál, külön kialakítást a gyárilag felületre szerelt kivitelű érzékelőkhöz (92441) és egy másikat (93164) buszos (KNX, DALI, Casambi) süllyesztett készülékeihez.
A kültéri érzékelők esetében általában nem merül fel a kérdés tervezés és kivitelezés során sem, hogy bármilyen szerelési kiegészítőt vagy éppen védelmet vegyünk figyelembe ezeknél az eszközöknél, hiszen „ezeket kültéri alkalmazásra tervezték”.

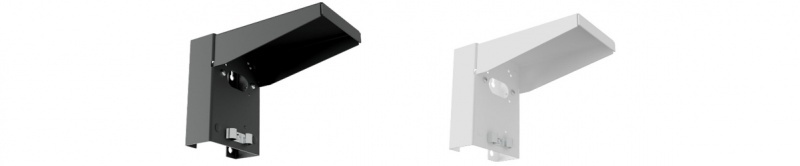

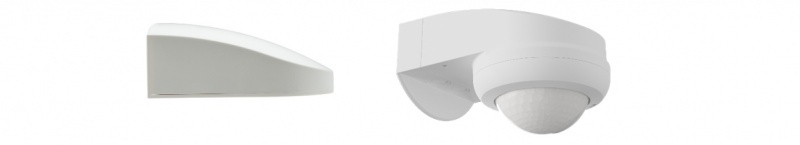

Ez utóbbi állítás igaz is, de ha valaki a gyártók szerelési segédleteit, ajánlásait alaposabban megnézi, úgy láthatja, hogy azt tanácsolják, védjük a készülékeket a közvetlen csapadéktól és főként az erős napfénytől, mivel ezzel jelentősen megnövelhetjük az érzékelők élettartamát. Ennek érdekében a B.E.G. a kültéri érzékelőihez oldalfali tartókat is kínál (antracit /93221/ és fehér /93222/ színben).

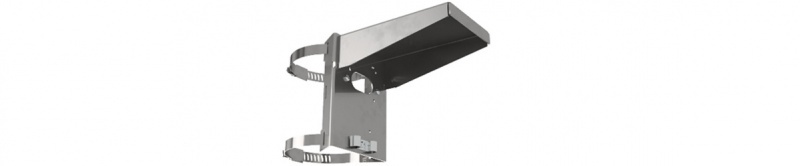

Abban az esetben, amikor oszlopra szeretnék a kültéri érzékelőket elhelyezni, általában valamilyen egyedi acél rögzítőszalag + lemez talp kombinációval próbálják a szerelők a feladatot megoldani. A B.E.G.-nél erre is van gyári, rozsdamentes acélból készült kiegészítő, amely a 93220-as cikkszámon érhető el.

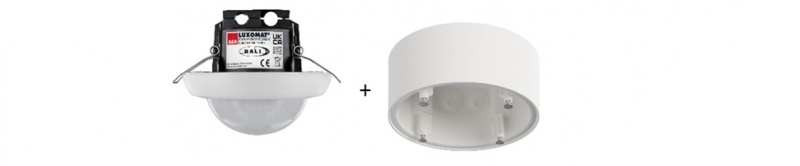

A beltéri érzékelőkre vonatkozóan az aljzatok és tartók esetében meg kell említenünk, hogy a B.E.G. dinamikus kínálatfejlesztése következményeképpen az új eszközök már olyan kialakítással érkeznek, ahol maga az érzékelő alapvetően egy süllyesztett kivitelű készülék, amelyet plusz kiegészítő alkalmazásával lehet felületre szerelhetővé tenni. A kiegészítőket itt mindig az alapkészülék online adatlapján, a tartozékok menüpontban tudjuk kiválasztani.

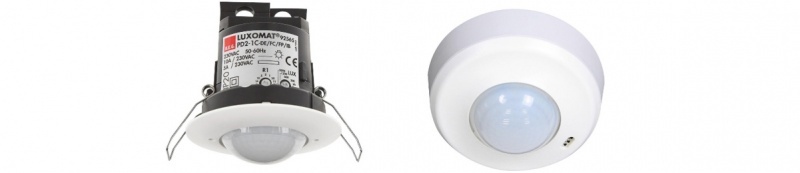

A korábbi fejlesztésű, alapvetően kapcsolós, tehát relé kimenetes érzékelők esetében gyárilag felületre szerelt (pl.: PD2-M-1C-AP) és süllyesztett készülékeket (PD2-M-1C-DE) tudunk kiválasztani cikkszám szerint. Ezeknél a szériáknál nem tudunk az álmennyezeti készülékből felületre szerelt változatot kialakítani aljzat segítségével!
Ezért minden esetben javasoljuk a honlapon található, készülékekhez tartozó adatlap ellenőrzését!

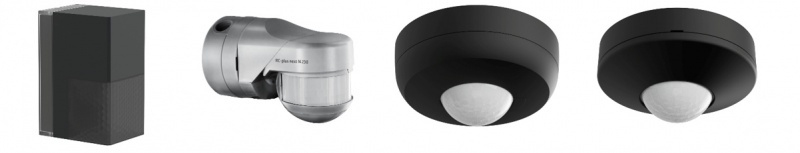

A belsőépítészeti és vevői elvárások említésekor nem feledkezhetünk meg a színes megoldások igényéről, ami elsősorban a fekete/antracit készülékeket jelenti, egyedi esetekben esetleg ezüst vagy éppen barna (inkább kültéren) színeket.
Ilyen igények esetén a kültéri és a régebbi sorozatú beltéri, felületre szerelt érzékelők kínálatában külön cikkszámmal kell keresnünk a színes megoldásokat.

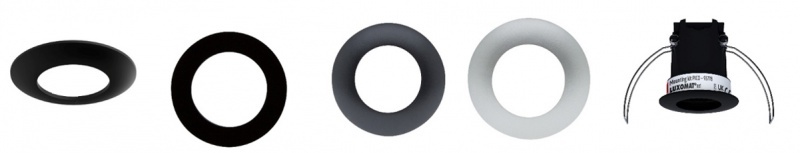

A B.E.G. álmennyezetbe süllyeszthető érzékelőinél kiegészítő gyűrűvel, esetleg egy komplett szerelőkészlettel (PICO- DALI/KNX) tudjuk fekete/antracit készülékház megjelenést biztosítani.

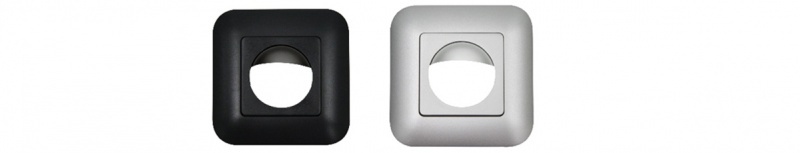

Az oldalfali Indoor 180 sorozatnál pedig színes takarófedelek állnak rendelkezésünkre.

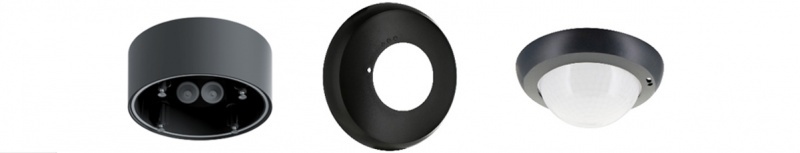

Az új generációs érzékelőknél, ahol az alapkészülék egy süllyesztett kivitelű eszköz, amit plusz aljzat segítségével lehet felületre szereltté tenni, két kiegészítőt kell fekete színben választanunk: aljzatot és egy gyűrűt, vagy gyűrűt lencsebúrával együtt, típustól függően.
A fenti összefoglalóból látható, hogy a B.E.G. a már meglévő kínálata esetében is, de az új fejlesztéseknél kiemelten figyel a belsőépítészeti igényekre a színes megoldások terén.
Ugyanakkor fontos megjegyezni, hogy az eltérő készülékgenerációk miatt mindig ellenőrizni kell a műszaki igények és megoldások szempontjából alkalmazandó típusokat, hogy ahhoz elérhetők-e színes megoldások!
Ekler Attila
B.E.G. Hungary Kft
