A világítási rendszerekkel szembeni igénynövekedés eredményezte, hogy négy fényforrás és világítástechnikai vezérlőkészülék-gyártó munkatársainak egy csoportja létrehozta a Digital Accessible Lighting Interface, röviden DALI munkacsoportot.
Cél volt, a nagyobb működési homogenitás, pontosabb vezérlés és kompatibilitás elérése, amivel elháríthatnák a korábban elterjedt tisztán analóg vezérlések hátrányait, hiányosságait. Így jött lére a DALI rendszer. (DALI rendszerről röviden: https://bolt.termicont.hu/dali-rendszerrol-roviden-74 )
A DALI rendszerről tudnunk kell, az OS I referenciamodell 3. rétege a DALI rendszerben nem létezik, ezért
más rendszereket – pl. KNX – kell felhasználni ahhoz, hogy a DALI vonalakat hálózatba lehessen rendezni és egy
projekten belül több mint 64 világítótestet vezérelni.
A KNX-DALI gateway elengedhetetlen eleme a rendszer felépítésének. Ellátja a DALI tápegység és a KNX kommunikáció illesztési feladatát a DALI-hoz. Egy DALI gateway – igazodva a DALI szabványhoz – alapesetben 64 db világítótest vezérlését oldja meg.
A gateway kiválasztásánál néhány tényezőt figyelembe kell venni:
- a vezérelendő lámpatest DT jellemzője (ezt az adatot a lámpatest gyártója adja meg DT0 – DT8)
- olyan KNX-DALI gateway-t válasszunk, amely alkalmas a betervezett lámpatestek vezérlőinek meghajtására (DT?)
Ezután a KNX hálózat megtervezése a feladat KNX-DALI gateway:
- a szükséges gateway darabszám meghatározása, figyelembe véve a DT.. értékeket
- a gateway db szám figyelembevételével a KNX vonali struktúra kialakítása.
KNX-DALI gateway
Figyelem! Egy KNX vonalra – a megvalósítandó világítás vezérlési feladatok függvényében – 5-6 gateway-nél többet ne tervezzünk be, mert túl nagy adatforgalmat eredményezne. Ha ennél több világítótest van a projektben több KNX vonal kialakítása szükséges. (5 db gateway akár 320 db lámpatest vezérlésére is alkalmas lehet)
DALI vezérlők besorolása (IEC 62386 Part 202)
- DT0 nem tervezett (fénycső)
- DT1 vészvilágító lámpatest
- DT2 jelenleg nem tervezett
- DT3 jelenleg nem tervezett
- DT4 izzó dimmer
- DT5 konverzió 1-10V vezérlésre
- DT6 LED
- DT7 kapcsoló aktor
- DT8 RGBW LED vezérlő

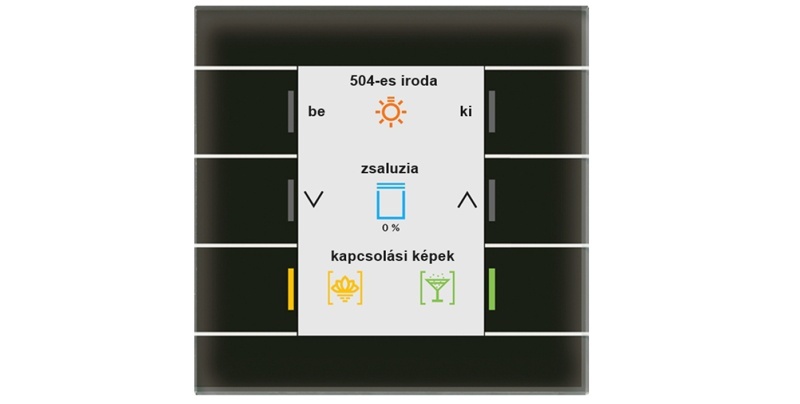

Üveg felületű taszter
A világításvezérlés elemei
- Taszter, amely kapcsol, fényerőt vezérel, világítási képet hív elő.
- Jelenlétérzékelő, amely a fényviszonyokhoz igazodva, kapcsol, fényerőt vezérel, világítási képet hív elő.
- Konstansmegvilágítás-szabályozó, méri a megvilágítási szintet és a kívánt megvilágítási értékhez szükséges (pl. 500lux) fényáram értékre vezérli a lámpatesteket.
- DALI gateway, 1 vagy 2 DALI vonallal, világítótest db szám függvényében

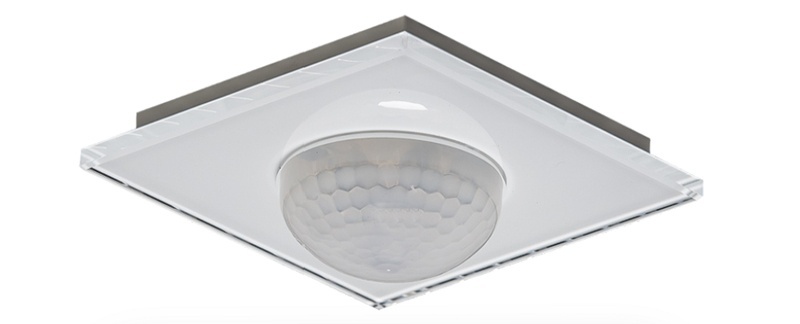

Jelenlétérzékelő megvilágítás szabályozóval
Konstansmegvilágítás-szabályozóval kiegészített világításvezérlés
A tervezési példa 3 KNX vonalon 5-5 DALI vonalat a szükséges készülékekkel ábrázol.
Kiválasztott készülékek
| 2-vonalas KNX-DALI gateway | MDT SCN-DA642.04 |

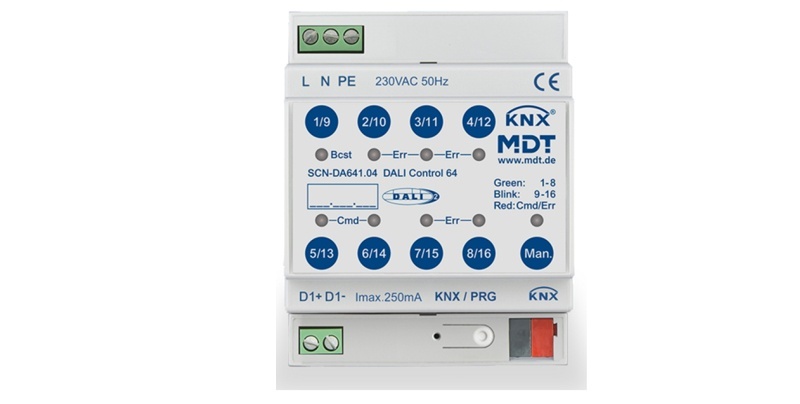

| 1-vonalas KNX-DALI gateway | MDT SCN-DA641.04 |
| üveg felületű taszter | MDT BE-GT20S.02 |
| mennyezeti jelenlétérzékelő megvilágításérzékelővel és szabályozóval | MDT SCN-G360K3.03 |
| KNX tápegység | MDT STV-0640.02 |
| KNX vonalcsatoló | MDT SCN-LK001.03 |
| webszerver | Interra ITR800-1000 |
| KNX túlfeszvédelem | Siemens 5WG1190-8AD01 |
